一、
水文自动监测系统概述
水文自动监测系统是基于传感器技术、物联网（IoT）、数据通信技术与计算机数据处理技术构建的综合性监测体系，核心功能是实时、连续、自动采集江、河、湖、海、水库、地下水等水体的水文要素（如水位、流量、降雨量、水质等），并完成数据传输、存储、分析、预警与可视化展示，实现对水文状况的动态监控与科学管理。
一、核心监测要素：
水文自动监测系统的监测范围围绕“水的循环与状态”展开，根据应用场景（如河道、水库、城市管网）的差异，监测要素可灵活组合，核心分为四大类：
1.水量相关要素
聚焦“水体的量与运动”，是防汛抗旱、水资源调配的核心依据：
水位：监测水体表面相对于基准面的高度（单位：m），反映水体储水量变化（如水库水位上升/下降），常用传感器为超声波水位计、雷达水位计；
流量：监测单位时间内通过某一过水断面的水量（单位：m³/s），直接体现水体运动能力（如河道行洪能力、灌溉供水能力），可通过“水位-流量关系模型”推算或雷达流量计、多普勒流量计直接测量；
降雨量：监测某区域单位时间内的降雨深度（单位：mm），是山洪预警、水库蓄水预测的关键数据，常用翻斗式雨量计、光学雨量计；
蒸发量：监测水体表面单位时间内的蒸发损失量（单位：mm），用于水资源平衡计算（尤其在干旱地区），通过蒸发传感器配合数据采集终端实现。
2.水质相关要素
聚焦“水体的质量与污染状况”，支撑水生态保护与水环境治理：
常规物理指标：水温（℃）、pH值（反映水体酸碱度）、浊度（NTU，反映水体浑浊度，关联泥沙含量或污染物浓度）；
关键化学指标：溶解氧（DO，mg/L，反映水体自净能力，是水生生物生存的关键）、电导率（μS/cm，反映水体含盐量）、氨氮、COD（化学需氧量）、总磷等（反映水体有机污染程度）；
生物/微生物指标：部分系统可扩展监测叶绿素a（反映藻类繁殖情况，预警水华风险）、蓝藻浓度等。
3.气象辅助要素
水文状况与气象条件高度关联，部分系统会集成气象监测，提升数据解读能力：
风速、风向（影响水面蒸发、波浪形成，尤其在湖泊、海洋场景）；
日照时数（影响水温、藻类生长）；
空气湿度、气压（辅助分析降雨成因）。
二、系统架构：“前端-传输-后端”三层协同
水文自动监测系统遵循“分布式采集、集中式管理”的设计思路，整体分为前端监测层、数据传输层、后端应用层，各层级功能独立又相互衔接，确保数据“采得准、传得稳、用得好”。

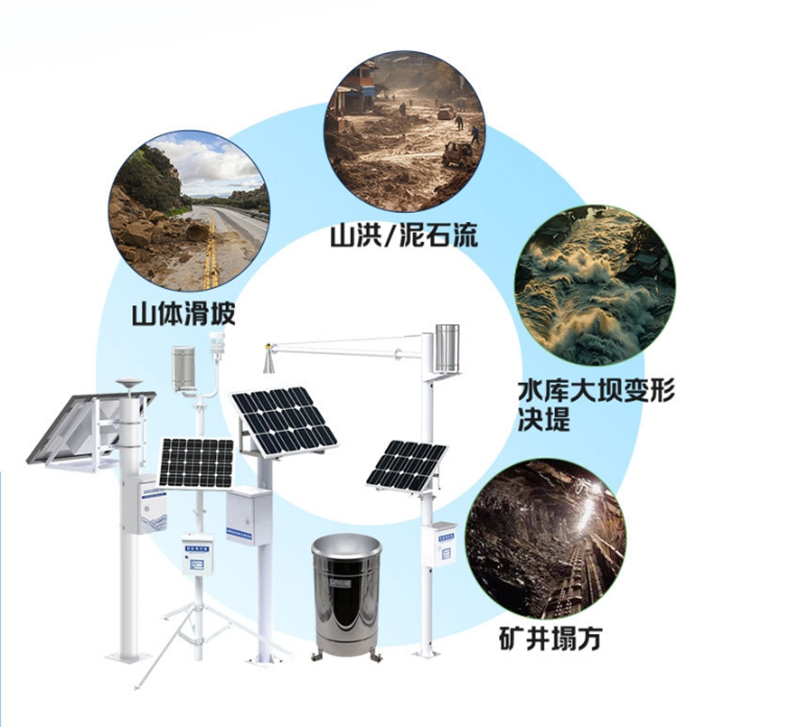

1.前端监测层是系统的“眼睛”和“耳朵”，负责直接与水体/环境接触，采集原始数据，核心设备包括：
传感器单元：根据监测要素选择对应的传感器（如水位传感器、雨量传感器、水质传感器），多为工业级设备，具备防水（IP68及以上）、抗干扰（防电磁、防泥沙）、耐高低温（-30℃~60℃）特性，适配户外复杂水文环境；
数据采集终端（RTU）：核心控制单元，相当于“小型计算机”，功能包括：
接收各传感器的原始数据，进行初步处理（如滤波、校准，减少误差）；
联动控制（如水位超标时触发现场报警灯、启动闸门控制器）；
供电单元：适配野外无市电场景，常用“太阳能电池板+蓄电池”组合供电（保证连续阴雨天气7-15天正常工作），部分靠近城镇的监测点可采用“市电+蓄电池备用”模式；
防护设备：包括传感器保护罩（如防泥沙堵塞的水位传感器保护管）、监测站房/机箱（防水、防雷、防人为破坏）、支架（如水位传感器安装支架、雨量计三脚架）。
2.数据传输层：数据流通的“通信桥梁”
数据传输层负责将前端采集的原始数据安全、稳定地传输至后端平台，核心解决“偏远地区通信”“数据不中断”问题，常用传输方式分为三类：
无线传输：最主流的方式，适配无有线网络的野外监测点：
4G/5G：覆盖范围广、传输速率快（支持实时传输视频、大体积水质数据），适合有运营商信号的区域；
有线传输：适合靠近城镇、水利枢纽的监测点，如以太网、光纤，优点是传输稳定、速率高，适合需要实时传输大量数据（如视频监控+水文数据）的场景；
混合传输：部分系统采用“主备双链路”（如4G为主、LoRa为备），当主链路中断时自动切换至备用链路，确保数据不丢失。
3.后端应用层：数据处理与价值输出的“中枢大脑”
后端应用层是系统的核心，负责将“原始数据”转化为“可决策、可应用的信息”，由软件平台与硬件服务器组成，核心功能模块包括：
数据管理模块：负责数据接收、存储、校验与清洗：
接收传输层数据，自动校验数据完整性（如剔除明显异常值，如“水位突然骤升10米”）；
采用“本地服务器+云端”双重存储，支持历史数据长期备份（通常保存10年以上），便于追溯与复盘；
数据可视化模块：以直观形式展示数据，降低使用门槛：
实时仪表盘：通过数字、曲线、柱状图、地图标记（在电子地图上标注各监测点位置及当前数据）展示实时水文状况；
历史趋势分析：生成日/周/月/年数据曲线，分析水文变化规律（如“每年7-8月降雨量峰值”“水库水位季节性波动”）；
三、核心应用场景
1.防汛抗旱指挥
洪水预警：实时监测河道水位、流量、降雨量，当数据达到警戒值时，及时向防汛部门发送预警，为人员转移、堤坝加固争取时间（如预警山洪暴发，提前组织低洼地区群众撤离）；
干旱应对：长期监测降雨量、土壤墒情、水库蓄水量，分析干旱发展趋势，为灌溉调度、应急供水提供数据支持（如“某区域土壤含水量低于15%，需启动应急灌溉”）。
2.水资源调度与管理
供水保障：监测水库、水源地水位、水质，确保城市供水、农田灌溉的水量与水质达标（如“水源地氨氮超标时，立即停止取水并启动净化措施”）；
水资源计量：监测跨区域调水工程（如南水北调支线）的流量数据，实现水资源“用量精准计量”，避免浪费与纠纷。
3.水生态与水环境治理
污染溯源：实时监测河流、湖泊的水质数据（如COD、氨氮），当出现异常时，结合流速、流向数据，辅助定位污染源（如“某河段氨氮超标，上游可能存在工业排污”）；
水华预警：监测水温、叶绿素a浓度，提前预警蓝藻水华风险，及时启动打捞、投放药剂等措施，保护水生态（如湖泊景区水华防控）。
4.水利工程管理
水库/堤坝安全监测：监测水库水位、坝体渗压（防止坝体渗漏）、坝体位移，确保水利工程安全运行（如“水库水位过高时，自动预警并提示泄洪”）；
灌区管理：监测农田土壤墒情与灌溉渠道流量，实现“按需灌溉”（如土壤含水量低时，自动开启灌溉阀门），提高水资源利用效率。
5.城市水文管理
内涝防治：监测城市管网水位、降雨量，预警城市内涝风险（如“某区域降雨量1小时超80mm，预警低洼路段积水”），并联动交通部门发布绕行提示；
海绵城市评估：监测海绵设施（如透水铺装、雨水花园）的降雨量、渗水量数据，评估海绵城市建设效果。
四、系统核心优势
相比传统“人工现场采样、实验室分析、电话上报”的监测模式，水文自动监测系统具备四大核心优势：
实时性：数据采集频率可达分钟级，传输延迟通常小于5分钟，实现“水文状况实时掌握”，避免传统监测“数据滞后几小时甚至几天”的问题；
连续性：24小时不间断监测，覆盖“深夜、暴雨、严寒”等人工难以到达的场景，确保数据无断点；
准确性：采用工业级传感器与自动数据校准技术，误差远低于人工监测（如人工测水位误差约±5cm，自动监测误差可控制在±1cm内），且避免人工记录的“人为误差”（如笔误）；
高效性：无需大量人工现场值守，大幅降低人力成本（如传统10个监测点需10名工作人员轮流值守，自动系统仅需1-2名管理员远程管理），同时减少人员野外作业风险（如暴雨天、汛期现场监测的安全隐患）。
